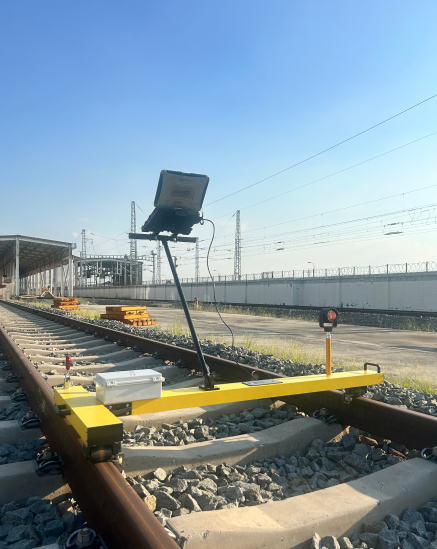

軌道幾何參數測量儀是一款同時測量軌道內部、外部幾何參數的測量設備。該設備內置軌距尺、傾角傳感器、里程計等高精度傳感器，并具備完整的采集、存儲及無線通訊系統，可通過工業級電腦與高精度全自動全站儀組成一套實時測量系統。主要測量內容:軌距、水平、軌向、高低、正矢、扭曲(三角坑)、軌距變化率、軌道中線及左右軌相對于設計線位的平面(橫向)、高程(垂向)偏差。

技術參數：
線路測量重復性 ≤0.225mm
軌距變化率測量重復性 ≤0.03%
線路測量重復性 0.2mm
扭曲測量重復性 ≤0.375mm
里程計|光電計數據]誤差  ±1%|每次采集自動修正
軌向  2mm/10m
高低  2mm/10m
連續工作時間 8h
系統絕對精度 優于1mm|不含CPIII誤差
作業模式 逐點采集

適用范圍
大鐵檢測軌道幾何狀態測量儀(簡稱:測量儀;俗稱:常規小車、絕對小車)適用于高速鐵路雙塊式無砟軌道短軌精測精調、地鐵、有軌電車等城市軌道交通類似施工工藝同樣適用;也可用于無砟軌道長軌精測指導更換扣件和墊板。
它能夠?qū)壍赖能壘噙M行測量。軌距是兩條鋼軌內側之間的距離，儀器可以高精度地確定軌距是否符合標準，為列車安全平穩運行提供數據支持。
在軌道水平度測量方面表現出色。可以檢測同一橫截面內兩條鋼軌頂面的相對高差，確保軌道處于合適的水平狀態，因為軌道水平不良會使列車行駛時產生搖晃，影響乘坐舒適性和行車安全。
對于軌道超高也能有效測量。超高是指曲線地段外軌頂面相對于內軌頂面的高差，合適的超高能平衡列車在彎道行駛時產生的離心力，該儀器測量超高數值，保障列車在彎道的安全行駛。
產品一般采用高精度傳感器，數據準確性高。并且通常具備數據存儲功能，方便工作人員記錄和追溯測量數據，用于軌道狀態的長期監測和維護規劃。有些還能夠與計算機等設備連接，進行數據傳輸和進一步的分析處理，提升軌道維護的信息化水平。整體結構較為堅固，適應鐵路沿線復雜的工作環境。
