鋼軌廓形測量儀

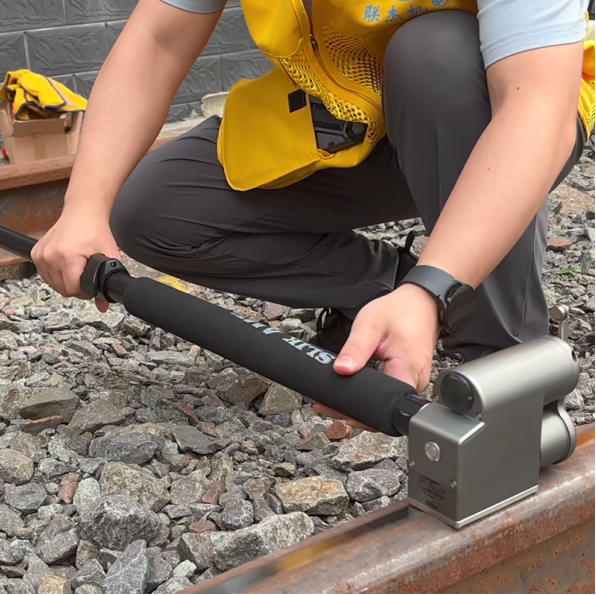

鋼軌廓形測量儀LJ-KXY 主要為鋼軌施工、維護和監測中的斷面磨耗測量和記錄而設計，廣泛適用于各路局集團工務部門、焊軌基地、建設工程公司、地鐵建設和維護方、科研院所等各種軌道交通基礎設施建設和養護科研相關單位。

設備部件：
1. 測量主旋轉軸 2.測量副旋轉軸  3. 測量接觸旋轉軸 4.測量主旋轉臂5.測量副旋轉臂
6 測量接觸滾輪  7.設備主機殼 8. 設備副機殼 9. 主機底座:帶側面固定橫桿10.主機手柄及連接桿:內置備用電池倉
11.支撐升縮桿連接口 12.主機后蓋 13. 藍牙天線蓋及綜合指示燈14. 主機電源開關
15.設備銘牌16.Type-C充電&通信口  17. 固定橫桿磁鐵  18. 主機底座磁鐵 19. 測量接觸滾輪磁鐵

參數規格：
 測量功能 各種標準型號鋼軌斷面廓形 電池容量 2x3.7vL-ION/12800mAh
 水平分辨率 500-800點/斷面 藍牙待機時間 100小時(>500次測量)
 測量精度 ± 10μ m 無操作關機時間 10分鐘
 可重復性 ±2.5μ m 防護等級 IP65
 采集點數 >10000點/軌頭 環境工作溫度 -30℃~+60℃
 掃描時間 <5秒 鋼軌工作溫度 -40℃~+80℃
 處理時間 <2秒 濕度要求 <90%
 廓形文件大小 10-30kB/斷面 充電接口 Type-C
 設備凈重 1.15KG 通信接口
 主體尺寸 135mmx45mmx100mm 定位模塊 GPS/北斗
應用領域：
1.鐵路軌道檢測：在鐵路的日常維護和檢修中，用于檢測鋼軌的磨損、變形等情況，及時發現潛在的安全隱患，保障鐵路運輸的安全和穩定。
2.鋼軌生產制造：在鋼軌的生產過程中，對新生產的鋼軌進行輪廓檢測，確保產品質量符合標準要求。
3.鐵路建設：在新建鐵路的軌道鋪設過程中，用于對鋼軌的安裝精度進行檢測和調整，保證軌道的平順性和穩定性。
